“ Mengenali Software CVAVR & Proteus ISIS dengan simulasi lampu LED "

Dalam blog kali ini saya akan memberikan sedikit tutorial tentang simulasi lampu LED dengan menggunakan sebuah aplikasi software CVAVR & Proteus ISIS, sebelum mencoba simulasi tersebut utamakan anda sudah mempunyai aplikasi/software CVAVR & Proteus ISIS. Okeey langsung saja yang perlu dibutuhkan dalam simulasi ini.

Alat & Bahan :

Komputer atau Laptop.
Software :

· CVAVR.

· ISIS Proteus.

Teori Singkat :

Lampu LED atau Light Emitting Diode adalah suatu lampu indikator dalam perangkat elektronika yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronika tersebut. Misalnya pada sebuah komputer, terdapat lampu LED power dan LED indikator untuk processor, atau dalam monitor terdapat juga lampu LED power dan power saving. Lampu LED terbuat dari plastik dan dioda semikonduktor yang dapat menyala apabila dialiri tegangan listrik rendah (sekitar 1.5 volt DC). Bermacam-macam warna dan bentuk dari lampu LED, disesuaikan dengan kebutuhan dan fungsinya.Biasanya lampu LED digunakan di berbagai alat elektronik. Diantaranya hazard motor/mobil, lampu traffic light, dan masih banyak lagi contoh – contohnya.

Bentuk LED hampir samadengan sebuah lampu bohlam yang kecil dan dapat dengan mudah dipasang ke dalam sebuah perangkat elektronika. LED dengan dengan Lampu Pijar sangat berbeda, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas saat memancarkan cahaya. Oleh sebab itu, LED (Light Emitting Diode) yang berbentuk kecil ini telah digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Metode Percobaan :

Pilih tombol P yang ditunjuk panah merah lalu pilih Atmega32 lalu pilih LED sama seperti atmega32 lalu klik ok.

Pilih salah dari daftar berikut yang menurut anda cocok untuk anda uji/melakukan percobaan. Daftar berikut tidak sama sekali mempengaruhi percobaan sama sekali melainkan memilih warna untuk LED tersebut.

Pilih atmeganya lalu place pada lembar kerja berikut ini.

Masukkan Lednya lalu sambungkan dengan atmegenya disini saya akan memilih menyambungkan ke D1 – D8, seperti contoh dibawah ini bisa anda lihat.

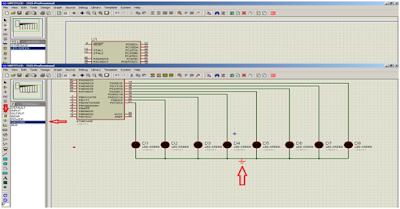

Lalu pilih Terminal Mode, pilih ground lalu place di tengah. Hasil seperti gambar berikut ini, bila anda tidak muncul seperti tanda panah paling bawah sendiri coba cek kembali langkah ke-4 mungkin garis anda tidak pas atau salah.

Setelah itu buka Code vision avrnya lalu pilih creat new project, pilih Project lalu ok pilih ok lagi. Ingat klik ok jangan cancel, seperti contoh gambar dibawah ini.

Set Parameter ATMega32 Chip Clock Port ( port diubah out dang anti jadi 1 ) lalu save seperti contoh gambar dibawah ini.

Setelah itu masukkan script kode seperti panah merah dan lingkaran yang saya tunjukan gambar dibawah ini.

Setelah itu klik compile seperti gambar dibawah ini.

Selanjutnya masuk isis kembali lalu klik pada atmega32 clock frekuensi pilh 8MHz , open pada yang saya lingkarin merah masukkan file yang ada pada folder ex, lalu ok dan play.

Hasil akan seperti gambar dibawah berikut ini, bila anda tidak berhasil atau error coba cek kembali awal tutorial yang saya kasih tadi. Terima Kasih J

Kesimpulan : Jadi kita dapat menggunakan Proteus 7 (ATMega32) dan CodeVisionAVR untuk membuat simulasi running LED dan juga menggunakan bahasa pemrograman C di aplikasi CodeVisionAVR. Tentunya kita wajib mempunyai aplikasi CodeVisionAVR dan ISIS untuk simulasi running lednya, disini kita juga menggunakan bahasa C. Kita bisa membuktikan menggunakan simulasi tersebut untuk mengetes kinerja suatu program LED apakah berjalan atau eror.
